Qatlana bilən smartfonların qlobal tədarükləri artmağa davam etdikcə,Fold Series LCD Ekranlaristehlakçı elektronikası satış sonrası bazarında texniki cəhətdən ən tələbkar seqmentlərdən birinə çevrilmişdir. Ənənəvi düz panelli displeylər üçün standartlaşdırılmış proseslərdən fərqli olaraq, çevik ekranlar fiziki quruluşda, elektrik xüsusiyyətlərində və nasazlıq rejimlərində unikal problemlər yaradır, sınaq, qiymətləndirmə və təmirdə ixtisaslaşdırılmış imkanlar tələb edir.
IDC məlumatlarına görə, 2025-ci ildə qlobal qatlana bilən smartfon tədarükü 22 milyon ədədi ötüb, ümumi quraşdırılmış baza isə 50 milyon ədədi ötüb. Samsung bu bazarın təxminən 65%-nə sahibdir və Fold seriyasını Fold Series LCD Ekranları üçün satışdan sonrakı təmir tələbinin ən böyük mənbəyinə çevirir. Sənaye araşdırmaları, qatlana bilən cihazlarda 12 ay ərzində istifadə edilən ekranla bağlı 7-9% uğursuzluq dərəcəsini göstərir ki, bu da ənənəvi flaqman bar tipli telefonlar üçün 3-5% nisbətindən əhəmiyyətli dərəcədə yüksəkdir. Menteşə sahəsinin çevik kabel qırıqları, çevik substratın delaminasiyası və toxunma sensorunun nasazlığı ilk üç uğursuzluq rejimi kimi sıralanır. Yeni qatlana bilən ekran birləşmələri üçün rəsmi dəyişdirmə xərcləri adətən 5-10 iş günü gözləmə müddəti ilə 200 ilə 400 arasında dəyişir. Bu reallıq Fold Series LCD ekranlar üçün peşəkar bərpa və təmir kanallarının yetişməsini sürətləndirdi.

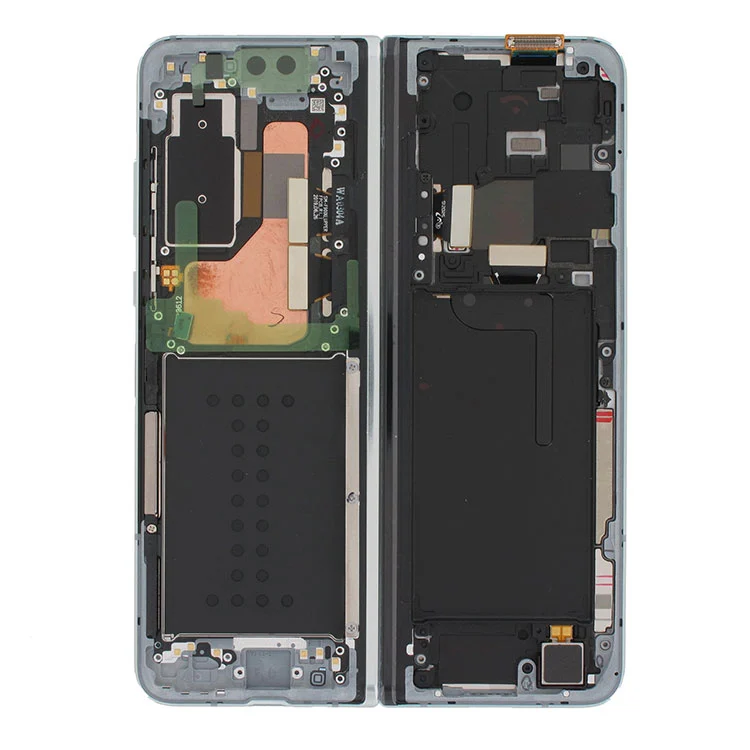

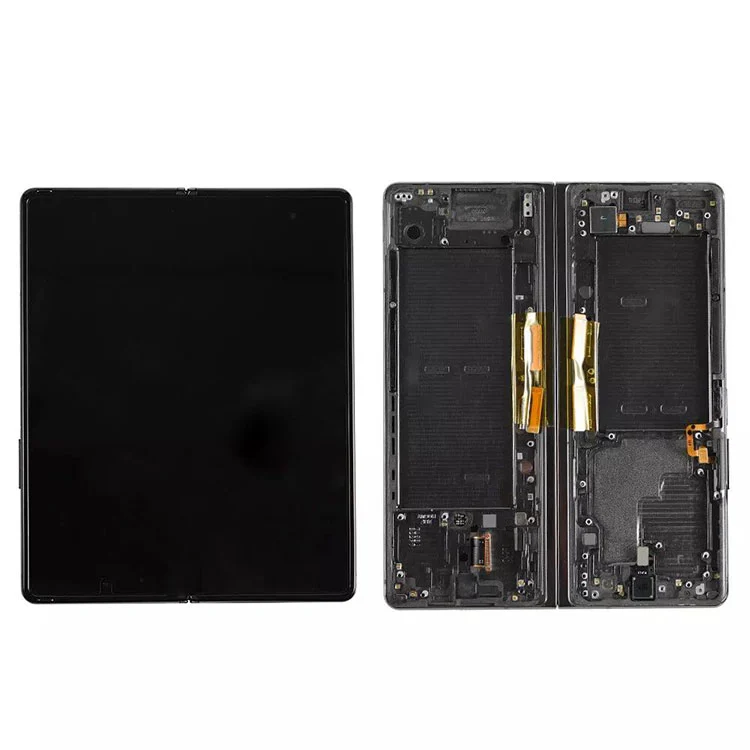

Aşağıdakı cədvəldə hazırda satış sonrası bazarda mövcud olan Fold Series LCD Ekranlar üçün model identifikatorları və əsas texniki spesifikasiyalar təqdim olunur:
| Məhsul Modeli | Uyğun Cihaz | Panel növü | Əsas Ekran Ölçüsü | Qətnamə | Yeniləmə dərəcəsi | Sürücü IC |
|---|---|---|---|---|---|---|
| 6 qat LCD | Galaxy Z Fold6 | Dinamik AMOLED 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| 5 qat LCD | Galaxy Z Fold5 | Dinamik AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| 4 qat LCD | Galaxy Z Fold4 | Dinamik AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| 3 qat LCD | Galaxy Z Fold3 | Dinamik AMOLED | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| LCD-ni 2 qat | Galaxy Z Fold2 | Dinamik AMOLED | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| LCD qatlayın | Galaxy Fold (1-ci nəsil) | Dinamik AMOLED | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Uyğunluq Qeyd:Bağlayıcı pinoutlar və çevik kabel təyinatları nəsillər arasında fərqlənir. Nəsillər arası dəyişdirmə dəstəklənmir.
Mühəndislik baxımından uğursuzluqlarFold Series LCD Ekranlartəsadüfi paylanmadan daha çox müəyyən edilə bilən fiziki nümunələrə əməl edin.
Menteşe-Sahəsi Metal İz Yorğunluq Sınığı
Çevik OLED panelinin altındakı çox qatlı metal izlər (məlumat xətləri, skan xətləri, elektrik xətləri) təkrar qatlama zamanı dövri əyilmə gərginliyini yaşayır. Laboratoriya məlumatları göstərir ki, Samsung bu displeyləri 200.000 qat üçün qiymətləndirsə də, menteşələrə dözümlülük və tozun daxil olması ilə real həyatda istifadə 80.000-100.000 dövrədən sonra bəzi nümunələrdə mikro çatlar əmələ gətirir. Elektrik sınaqları açıq və ya qısa qapanmanı göstərən bir və ya daha çox şaquli xətləri (parlaq və ya qaranlıq) aşkar edir. Bu nasazlıq növü dəqiq birləşdirmə avadanlığı, 100x böyütmə altında qırılma nöqtələrinin yerləşdirilməsi və termokompressiya bağlanması ilə anizotrop keçirici filmdən (ACF) istifadə edərək elektrik əlaqələrinin yenidən qurulması ilə həll edilə bilər.
Toxunma itkisi ilə nəticələnən çevik substratın delaminasiyası
Qatlana bilən displeylərdə toxunma sensoru təbəqəsi adətən gümüş nanoteldən və ya çevik poliimid substrat üzərində örtülmüş metal mesh materiallarından istifadə edir. Uzun müddətli qatlama substrat və örtük şüşəsi optik yapışan təbəqəsi arasında lokallaşdırılmış ayrılmağa səbəb ola bilər ki, bu da toxunma siqnalının kəsilməsi ilə nəticələnir. Tipik simptom ekranın ortasında toxunma reaksiyası olmayan 2-3 sm genişlikdə bir zolaqdır. Bunun üçün təmiz otaq mühitinin təmizlənməsi və vakuum birləşdirmə avadanlığı ilə yüksək keçiricilikli optik yapışqan istifadə edərək yenidən laminasiya tələb olunur. Təmir müəssisələrinin 12-15% -dən az hissəsi bu problemi ardıcıl olaraq həll edə bilər.
Sürücü IC və ya Flex Kabel Tam Xəta
Bəzi Fold Series LCD Ekranları fiziki olaraq zədələnməmiş görünür, lakin heç bir ekran çıxışı göstərmir. Arızanın izolyasiya testi adətən ya uğursuz sürücü IC-ni, ya da siqnal yolunda mexaniki zəif nöqtəni təmsil edən menteşə sahəsindən keçən sınıq uzun elastik kabeli müəyyən edir. Diaqnostik lövhələrdən istifadə edərək nasaz seqmentin yerini müəyyən etdikdən sonra elastik kabel dəyişdirilə bilər və ya sürücü IC yenidən toplana bilər. Bu təmir növü müvəffəqiyyət dərəcələri 85%-dən çox olmaqla, üç əsas nasazlıq kateqoriyası arasında ən aşağı qiymətə malikdir.
Beş Səviyyəli Qiymətləndirmə Standartı
Peşəkar bərpa əməliyyatları Fold Series LCD ekranlarının işlənməsi üçün təkmilləşdirilmiş qiymətləndirmə sistemi yaratmışdır:
| Dərəcə | Tərif | Elektrik Test Standartı | Dispozisiya yolu |
|---|---|---|---|
| A | Tam funksiyali yaxsi aparat | Bütün ərazidə toxunma sapması <1,5 mm, parlaqlıq vahidliyi >85%, ekran qüsuru yoxdur | Birbaşa resirkulyasiya |
| B | Kiçik kosmetik defekti var | Tam funksionallıq, kiçik polarizator cızıqları və ya çərçivənin aşınmasına icazə verilir | Təmizlənmiş, aşağı dövriyyə |
| C | Təmir edilə bilən funksional nasazlıq | Flex sınığı, IC nasazlığı və ya sürücü lövhəsi anomaliyası, lakin panel və toxunma təbəqəsi toxunulmazdır | Bağlama/relaminasiya prosesini daxil edin |
| D | Təmir olunmayan funksional nasazlıq | Panel mayesinin sızması, OLED yanması və ya substratın fiziki qırılması | Komponent səviyyəli hissələr üçün sökün |
| E | Tamamlayın 报废 | Bir neçə təbəqədə strukturun zədələnməsi | Materialın bərpası |
Faktiki bərpa işlərindən əldə edilən sənaye məlumatları göstərir ki, yığılmış Fold Series LCD Ekranları arasında A və B sinifləri birlikdə 18-22%, C dərəcəli 35-40%, D və E dərəcələri isə qalanları təşkil edir. Uğursuz ekranların yarısından çoxu təkrar istifadə və ya komponentin bərpa dəyərinə malikdir, bu, ənənəvi düz LCD-lər üçün təxminən 30% təkrar istifadə nisbətindən əhəmiyyətli dərəcədə yüksəkdir.
Fold Series LCD Ekranlarının dəqiq qiymətləndirilməsi üçün xüsusi sınaq avadanlığı matrisi tələb olunur:
| Test Kateqoriya | Avadanlıq | Əsas Spesifikasiyalar | Test maddələri |
|---|---|---|---|
| Elektrik | Ekran Test Cihazı | MIPI protokol dəstəyi, 3.3V-5.5V tənzimlənə bilər | Boz miqyaslı, düz rəng, gradient nümunələri |
| Elektrik | Test lövhəsinə toxunun | 126 nöqtəli matris taraması, ±0,5 mm dəqiqlik | Ölü zonanın aşkarlanması, sürüşmənin ölçülməsi |
| Elektrik | Yaşlanma Rack | 72 saat, 25°C-45°C dövrü | Gizli uğursuzluq skrininqi |
| Optik | İşıq ötürmə cədvəli | 5000-8000 Lux tənzimlənə bilər | Maye sızması, əzilmə zədəsi, polarizator baloncukları |
| Optik | Qırış Dərinliyi Ölçüsü | Lazer yerdəyişmə sensoru, ±0,01 mm dəqiqlik | Fiziki qırış dərinliyinin ölçülməsi |
| Vizual | Mikroskop | 100-200x böyütmə | Qızıl barmaq oksidləşməsi, mikro çatlar |
| Etibarlılıq | Temperatur/Rütubət Kamerası | 60°C / 90% RH | Təmirdən sonra sabitliyin yoxlanılması |
| Etibarlılıq | Qatlama Test Cihazı | 15-20 dövr/dəqiqə, proqramlaşdırıla bilən bucaq | Bükülmə həyat nümunəsi |
Bərpa edilmiş Samsung Fold seriyası ekranlarının təhlili nəsillər arasında müxtəlif uğursuzluq rejimi paylamalarını ortaya qoyur:
| Ekran modeli | Flex sınığı | Delaminasiyaya toxunun | IC/Flex Kabel | Digər | Ümumi təmir dərəcəsi |
|---|---|---|---|---|---|
| 6 qat LCD | 41% | 18% | 24% | 17% | 67% |
| 5 qat LCD | 44% | 16% | 22% | 18% | 68% |
| 4 qat LCD | 46% | 15% | 21% | 18% | 68% |
| 3 qat LCD | 52% | 12% | 19% | 17% | 71% |
| LCD-ni 2 qat | 48% | 14% | 20% | 18% | 69% |
| LCD qatlayın | 38% | 10% | 35% | 17% | 72% |
Daha yeni nəsil Fold 6 və Fold 5, Fold 3 ilə müqayisədə daha az qırılma dərəcəsi ilə bir qədər təkmilləşdirilmiş çevik kabel dizaynını nümayiş etdirir. Birinci nəsil Fold displeylər daha yüksək sürücü IC uğursuzluq dərəcələrinə malikdir, lakin ümumiyyətlə təmiri daha asandır və nəticədə bütün nəsillər arasında ən yüksək ümumi təmir mümkün olur.
Aşağıdakılar B2B paylanması üzrə dərəcəyə görə Fold Series LCD Ekranlar üçün istinad qiymət diapazonlarıdır (vahid üçün ABŞ dolları, 2026-cı ilin 1-ci rübü bazar məlumatları):
| Ekran modeli | A dərəcəsi | B dərəcəsi | C dərəcəsi (təmirli) | D dərəcəsi (hissələr) |
|---|---|---|---|---|
| 6 qat LCD | 165-190 dollar | 140-160 dollar | 85-105 dollar | 35-45 dollar |
| 5 qat LCD | 110-130 dollar | 90-110 dollar | 55-70 dollar | 25-35 dollar |
| 4 qat LCD | 80-95 dollar | 65-80 dollar | 40-50 dollar | 18-25 dollar |
| 3 qat LCD | 55-65 dollar | 45-55 dollar | 30-38 dollar | 12-18 dollar |
| LCD-ni 2 qat | 35-45 dollar | 28-35 dollar | 18-25 dollar | 8-12 dollar |
| LCD qatlayın | 25-32 dollar | 18-25 dollar | 12-18 dollar | 5-8 dollar |
Qiymət Qeydləri:A dərəcəli qurğular yüksək keyfiyyət tələb edən təmir kanallarına uyğun gəlir. C dərəcəli təmir edilmiş qurğular (birləşmədən sonra və ya polarizatorun dəyişdirilməsi) qiymətə həssas olan alıcılar üçün tam funksionallıq təklif edir. D dərəcəli hissələri komponent səviyyəsində təmir üçün elastik kabellər, sürücü IC-ləri və polarizatorlar təmin edir.
Bütün altı üçünFold Series LCD Ekranlar(Qatlama 6 / Qatlama 5 / Qatlama 4 / Qatlama 3 / Qatlama 2 / Qatlama LCD), tam dərəcəli sabit təchizat mövcuddur, o cümlədən:
Bütün göndərişlər ekran testindən, tam sahədə toxunma skanından və təqdim olunan test hesabatları ilə vizual qiymətləndirmədən keçir.
